產品簡介

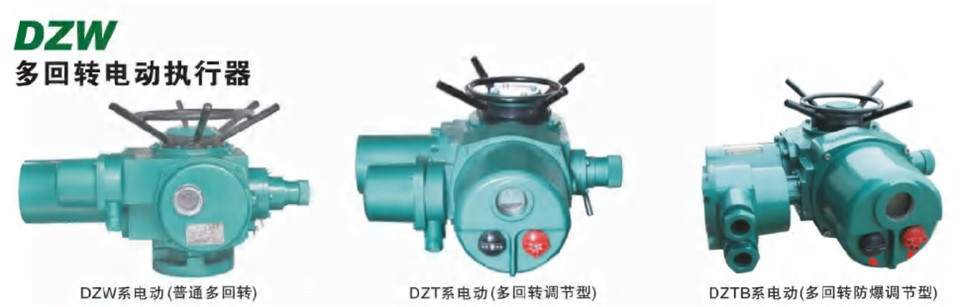

多回轉閥門電動裝置，簡稱為Z型電裝，是閥門實現開啟、關閉控制的驅動設備。Z型電裝適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等?？捎糜诿鳁U閥，也可用于暗桿閥。

本系列電裝具有功能全、性能可靠、控制系統優質、體積小、重量輕、使用維護方便等特點?？蓪﹂y門實行遠控、集控和自動控制。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。

本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定，隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電設備第1部分：通用要求》，GB3836.1-2000 《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及J B/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。

多回轉電動裝置按防護類型分:有戶外型和隔、爆型；

按控制方式分:有普通型、整體型和整體調節型；

按連接型式分:有轉矩型、電站型和推力型。

特性

1、適用于啟閉件做直線運動的閥門，如閘閥、截止閥、隔膜閥、閘閥、水閘閥等。用于閥門的開啟、關閉或調節。是對閥門實現遠控、集控和自控的重要的驅動裝置。他們具有功能全、性能可靠、控制系統優質、體積小、重量輕、使用維櫨方便等特點。

2、電源

常規:三相380V(50Hz)

特殊:單相110V、單相220V、三相415V、660V(50Hz、60Hz)

3、環境溫度: -20-+60C (特殊訂貨. -60-+80C )

4、相對溫度:≤95%(25C時)

5、戶外型用于無易燃/易爆和無腐蝕性介質的場所:

6、隔爆型產品類型:有dI和dll BT4兩種，dl適用 于煤礦非采掘工作面: dll BT4用于工廠，適用于環境為IIA、IB級T1-T4組的爆性氣體混合物。

7、防病護等級:戶外型和防爆型IP55(特殊IP65、IP67)。

8、全中文顯示:一體化部分回轉電動執行器視窗采用高清晰LCD數字、全文及標示符液晶顯示屏。

9、相序自動糾正:執行機構旋向可自由設定，也可自由校下電源相序。

10、缺相保護:肯有電源缺相保護功能。

11、控制模式:常規遠方控制信號采用4 -20mA模擬量信號控制，提供4 -20mA信號反饋(可提供特殊量控制)。遠主控制信號、反饋信號均與內部實現電氣隔離。

12、禁動延時保護：避免或減少了機械工部分由慣性承受的反作用力。此保護功能同時適用于現場控制方式和遠控控制方式。

13、電子互鎖保護在一個指令正在執行存在并有效，再施如另一個反向控制指令時(即兩個指令同時豐收在并有效)，此時電動執行器將停執行完一個指令后再執行下一個指令。

14、瞬間過力矩保護：當開或關向力矩瞬間被頂開，閥門將停下不動作，即使力矩開關瞬間頂開后閉合，閥門仍下不會動作，只有向反向動作一下，即可解除過力矩保護。
